Descrição

Parâmetros técnicos

Ⅰ. TProcesso Echnológico de Krt - PE -315 110-315 MM PE Pipe Production Line

Ⅱ. Rmaterial de aw:Pe

Ⅲ. Especificação

Modelo	Faixa de diâmetro do tubo (mm)	Modelo de extrusor principal	Mark - Modelo de extrusora de linha	Velocidade de extrusão (m/min)	Max.Output (kg/h)	Power instalado total (KW)	Dimensão geral (M)



KPE-63	20-63	KSJ-50x33	KSJ-25x25	0.2-16	120	65	36x2.2x2.5
KPE-110	20-110	KSJ-65X33	KSJ-25x25	0.2-20	220	115	56x2.2x2.5
KPE-160	63-160	KSJ-75X33	KSJ-25x25	0.2-6	300	160	50x2.2x2.8
KPE-250	75-250	KSJ-80X33	KSJ-25x25	0.2-5	400	200	52x2.2x3.0
KPE-400	160-400	KSJ-90X33	KSJ-30X25	0.2-2	550	250	66x2.2x3.0
KPE-500	200-500	KSJ-100x33	KSJ-30X25	0.1-1	700	300	70x2.3x3.5
KPE-630	355- 630	KSJ-120X33	KSJ-30X25	0.1-1	900	420	72x2.3x3.5
KPE-800	400-800	KSJ-135X33	KSJ-40X30	0.08-0.8	1200	500	76x2.5x4.0
KPE-1200	800-1200	KSJ-150X33	KSJ-40X30	0.05-0.5	1500	650	80x3.0x4.0

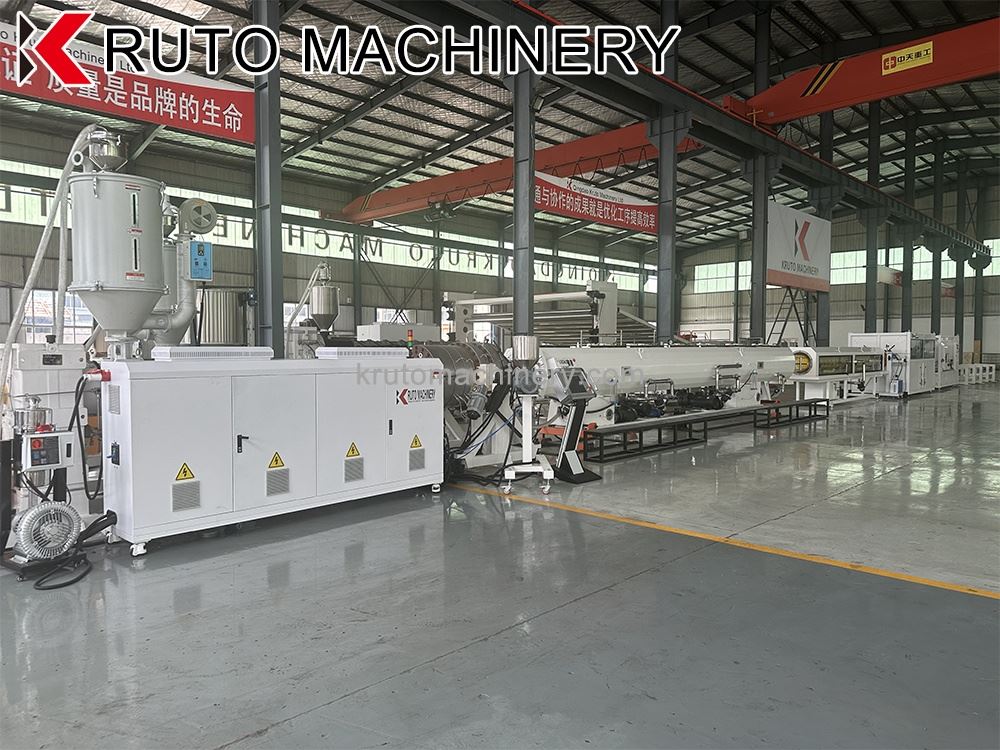

Ⅲ. Equipamentos de Krt - PE -315 110-315 mm PE Pipe Production Line

Não	Nome	Qty	Observação
1.0	Extrusora de parafuso único	1 conjunto	Extrusão para tubo
2.0	Extrusora de parafuso único	1 conjunto	Extrusão para Mark
3.0	Die Head	1 conjunto
4.0	Tanque de calibração a vácuo	1 conjunto
5.0	Spray de água de resfriamento	1 conjunto
6.0	Impressora	1 conjunto
7.0	Quatro pedrails transportam -	1 conjunto
8.0	Serra de corte	1 conjunto
9.0	Surpo de derrubado	1 conjunto
10.0	Gabinete de controle elétrico	1 conjunto

Tag: 110-315mm Linha de produção de tubos PE, China 110-315mm Fabricantes de produção de tubos PE, fornecedores, linha de extrusão de tubo de plástico para extrusão de tubos para animais de estimação, linha de extrusão de tubo de plástico para tubos moldados, linha de extrusão de tubo de plástico para extrusão de tubo moldada por injeção plástica, linha de extrusão de tubo de plástico para extrusão de tubo de médio diâmetro plástico, Linha de extrusão de tubo de plástico para extrusão de tubos de PA, linha de extrusão de tubo de plástico para extrusão de tubo subterrâneo de plástico

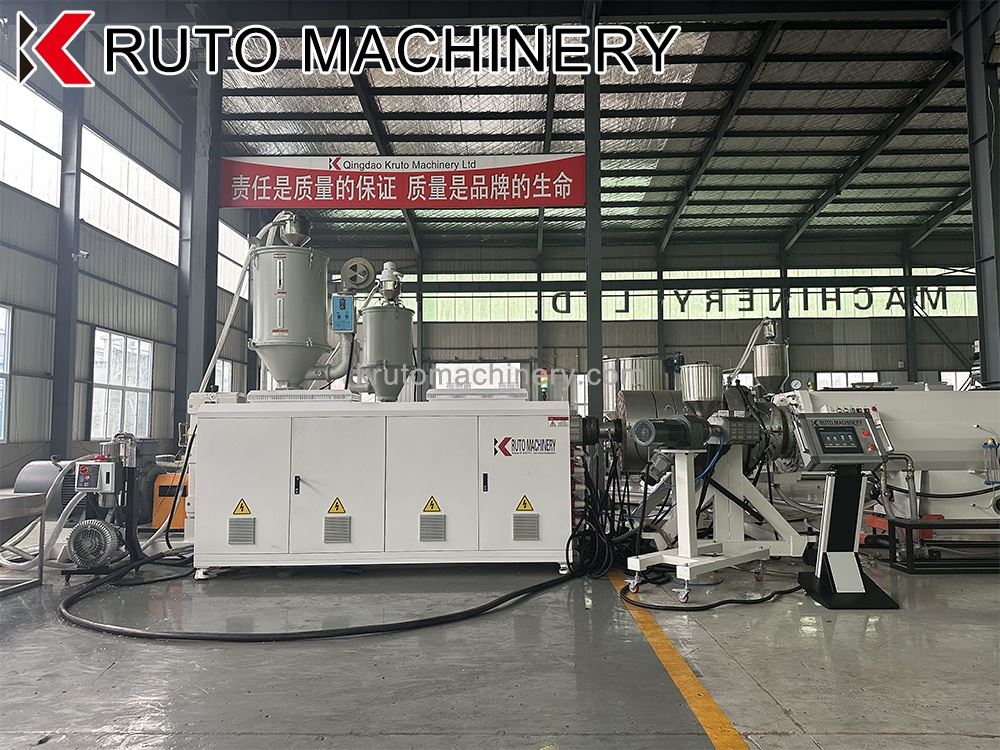

1. Extrusora de parafuso único kSJ-90 × 33	1definir
Diâmetro do parafuso	90mm
L:D	33:1
Velocidade máxima de rotação do parafuso	120rpm
Energia motora	132kW (inversor da ABB)
Aquecimento do barril	48kW, aquecedor de cerâmica
Resfriamento de barril	1080W, baixo ruído e alto - ventilador de eficiência
Máx. Saída	540 kg/h
2. Sextrusora de parafuso ingle para marcação	1 definir
3. Die Head	1 conjunto
Tubo de diâmetro externo	110-400mm
Poder de aquecimento	42kW
Material	40cr, tratamento de nitretação
4. Tanque de calibração a vácuo	1 conjunto
Comprimento	6m
Material	aço inoxidável
Faixa de tubo	110-400 mm
Distância de movimento vertical	± 250 mm
Poder da bomba de vácuo anel de água	5.5kW +4 KW
Potência da bomba centrífuga	7.5kW +5.5 KW
Poder do motor de caminhada	1.1 KW
Consumo de água	6m³/h (reciclável)
Material da manga de dimensionamento	Material de bronze

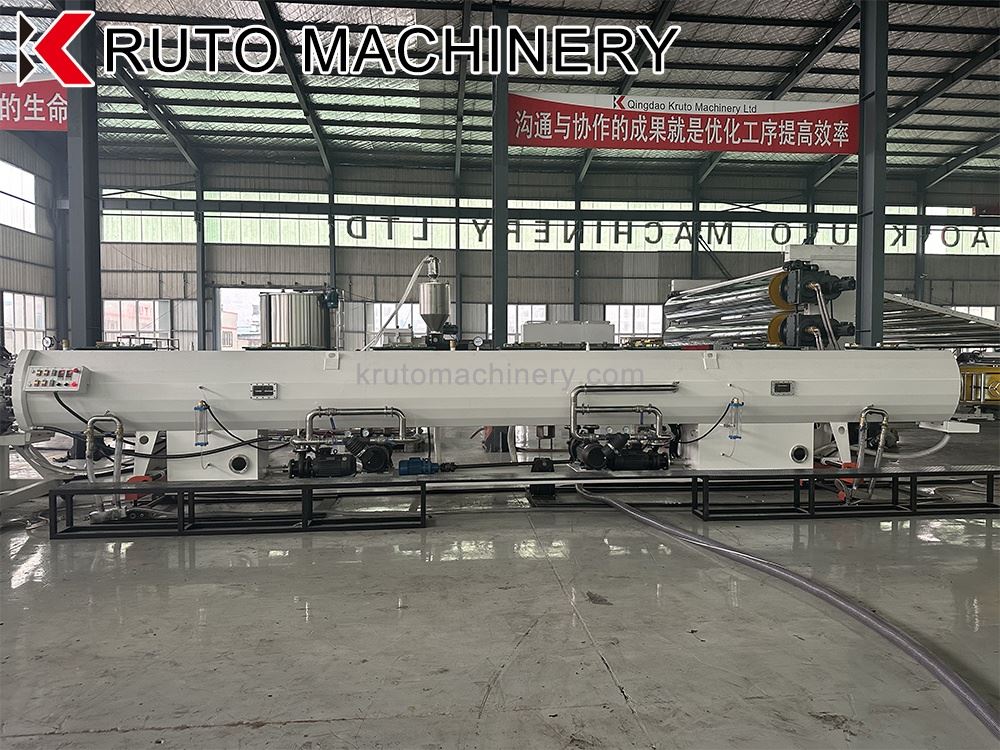

5. Tanque de água de resfriamento por pulverização	1 conjunto
Comprimento	6m
Material	aço inoxidável
Faixa de tubo	110-400 mm
Potência da bomba centrífuga	7,5 KW
Consumo de água	3m³/h ((reciclável)
Tipo de resfriamento	Spray de resfriamento
6. Impressora	1definir
7. Quatro pedrails transportam - Máquina off	1 conjunto
Máx. Força de tração	＞ 10kn
Velocidade de tração	＞ 10kn
Velocidade de tração	1-10m/min (ajustável)
Faixa de tubo	110-400 mm
Energia motora	2.2kW
Pressão do ar	0,6MPa
Motor de frequência variável	Inversor ABB
8. Corte serra	1definir
Faixa de tubo	110-400mm
Método de corte	Corte de helicóptero de palha
Maneira de controle	Corte de controle pneumático
Corte	Corte sem falha
9. Suporte de derrubado	1definir
Descarregar o comprimento do tubo	6m
Pressão do ar	0,6MPa
10. EleGabinete de controle CTRIC	1definir
Plc	Siemens Japão
Tela de toque	Siemens Japão
Inversor	ABB
Componentes elétricos de baixa tensão	Siemens ou Schneider
